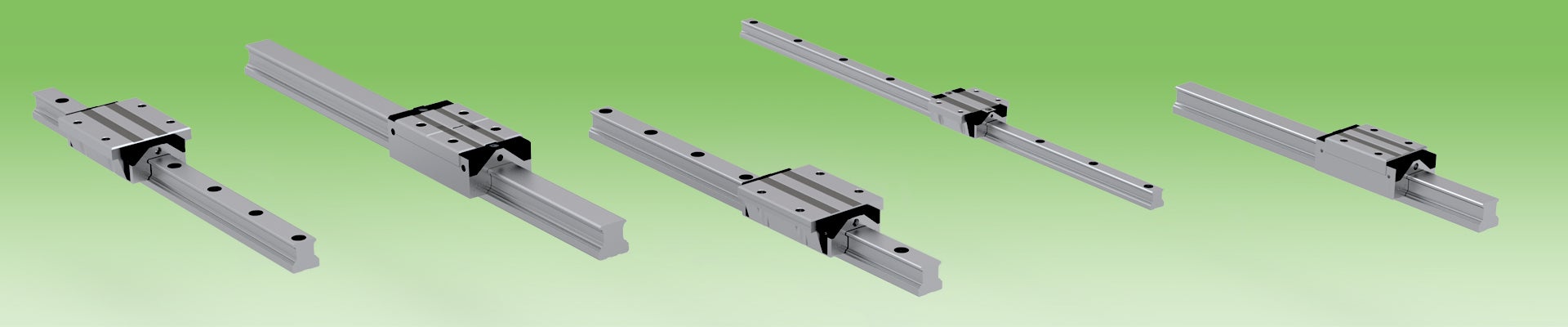

SKINNEFØRINGER HRC/ARC/ERC

Kuglekæde som alternativ

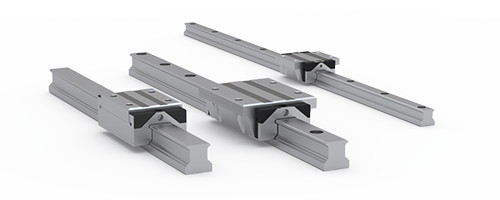

Skinneføringer med kuglekæde som alternativ fås i størrelserne 15-45. I HRC/ARC/ERC systemet er de fire rækker stålkugler arrangeret i en O-form, der giver en 45 graders kontaktvinkel til skinnen, hvilket betyder, at skinneføringen opnår samme belastningsevne i alle fire retninger. Skinneføringen har også større og flere stålkugler, der øger belastningsevnen, momentet og vridningsmomentet.

O-form                                                           X-form

Støjsvag drift og forlænget levetid med kuglekæde

Skinneføring med kuglekæde holder kuglerne adskilt i vognen og tilbyder høj kontaktflade mellem kugler og kuglekæde, hvilket hjælper med at holde smørefilmen intakt, er støjsvag og giver en forlænget levetid. Kuglekæden påvirker ikke vognens dimensioner, så de kan bruges på samme type skinner.

Skinneføring med kuglekæde

Traditionel skinneføring



1. Integreret smørefilt (øvre)
2. Endekappe
3. Slidstærk endetætning med lav friktion
4. Integreret smørefilt (nedre)
5. Kuglekæde
6. Forstærkningsplade af rustfrit stål


Støvtæt design

Det fuldstændigt forseglede design forhindrer indtrængen af støv og reducerer tabet af olie, som ofte medfører en forlænget levetid.

Forstærkningsplade

De L-formede forstærkningsplader i rustfrit stål hjælper med at beskytte og styrke ende dækslerne, hvilket tillader brug i applikationer med højere hastigheder og større krav til modstandsdygtighed.

Keramiske kugler med flere fordele

I samarbejde med CeramicSpeed tilbyder vi en opgradering af dit system med keramiske kugler og/eller overfladebehandlingsløsninger. CeramicSpeed langtidsbelægninger giver ekstremt høje korrosionsbestandigheder og slid- og friktionshæmmende egenskaber. Keramiske kugler er ikke-ætsende og lette og giver høj holdbarhed. Kontakt os for yderligere information.
