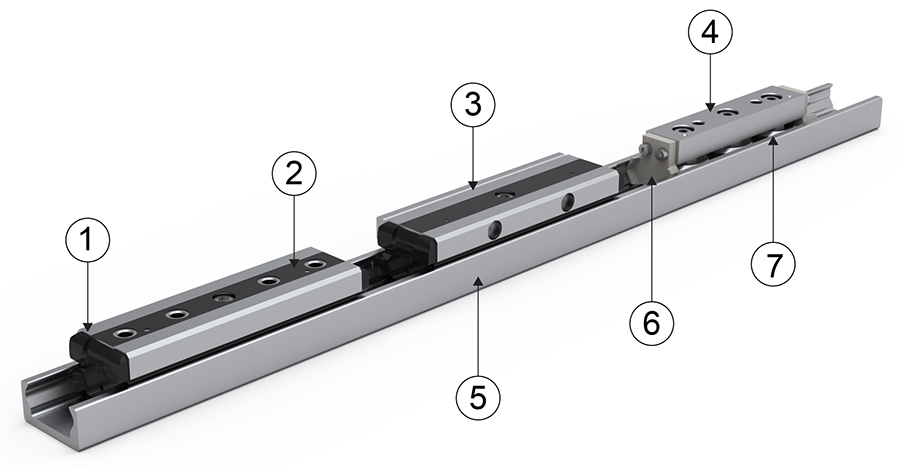

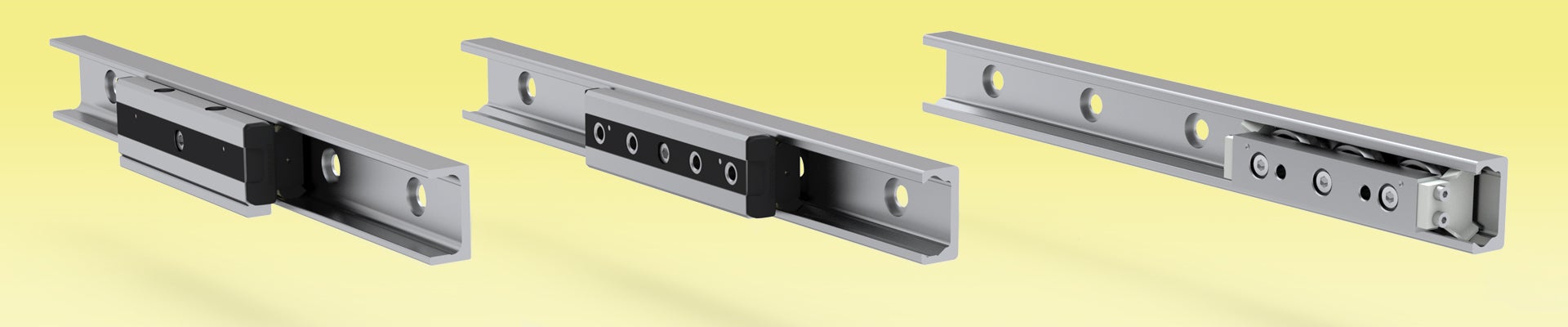

COMPACT RAIL
Compact Rail er en produktfamilie af skinnesystemer bestående af vogne med radiale lejer, der kører i indvendige induktionshærdede og slebne løbebaner i et C-profil lavet af koldtrukket carbon stål.
Compact Rail består af tre produktserier: den faste styreskinne, den kompenserende bæreskinne og den flydende bæreskinne. De kan kombineres for at skabe selvjusterende systemer for at kompensere for fejl på to planer: aksialt op til 3,9 mm og radialt op til 2°.
Alle produkter fås som standard med zink belægning, og andre behandlinger for højere korrosionsbestandighed som en mulighed. Der er fire forskellige størrelser af styreskinner og mange forskellige versioner og længder af vogne, afhængigt af størrelse og belastningskrav.
AKSIALE AFVIGELSER I PARALLELITET
Problemet opstår ved utilstrækkelig præcision i den aksiale parallelitet af monteringsfladerne, hvilket resulterer i en overdreven belastning på skyderen og dermed forårsager drastisk reduceret levetid. Brugen af fast leje og kompenserende lejeskinne (T +U-system) løser det unikke problem med at tilpasse to spor.
AFVIGELSER I PARALLELITET I TO PLANER
K+U-systemet kan ligesom T+U-systemet kompensere for aksiale afvigelser i paralleliteten. Derudover har K+U-systemet mulighed for at vride vognen i skinnen, hvilket vil kompensere for afvigelser i parallelitet og vinkelfejl.
LÆS MERE OM VORES PRODUKTER PÅ VORES BLOG
- Tætninger / skrabere til NSW/NSA/NSD/NSDA
- NSW/NSA vogne
- NSD/NSDA vogne
- CSW/CSWK vogne
- Skinner
- Tætninger / skrabere til CSW/CSWK
- Ruller
MERE INFORMATION
EGENSKABER
- Kompakt størrelse
- Korrosionsbestandig overflade giver lang levetid
- Ikke følsom over for snavs på grund af indvendige løbebaner og store ruller
- Hærdede og slebne løbebaner
- Selvjustering i to planer
- Høje driftshastigheder
- Bredt temperaturområde
- Nem justering af vognen i styreskinnen
- Mere støjsvage end recirkulerende kuglesystemer
- Forskellige anticorrosion behandlinger til rådighed for skinner og vogne
ANVENDELSESOMRÅDER
- Skæremaskiner
- Medicinsk teknologi
- Emballeringsmaskiner
- Fotografisk belysningsudstyr
- Bygge- og maskinteknologi (døre, afskærmninger)
- Robotter og manipulatorer
- Automatisering
- Håndtering
- Specialkøretøjer
